Robot Scara per assemblaggio produttivo

Robot Scara per assemblaggio produttivo

Dettagli
Carico utile massimo: 10 kg
Distanza massima raggiungibile: 600 mm
Grado di libertà: 4 assi
Classificazione del prodotto
Robot di movimentazione
Share to
Invia la tua richiesta
Descrizione
Parametri tecnici

Descrizione del prodotto

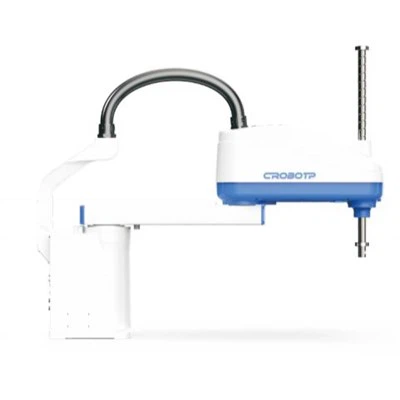

Robot SCARA ad alta velocità per assemblaggio produttivo

Il robot CRP SCARA per l'assemblaggio di produzione è progettato per un assemblaggio automatizzato veloce, preciso e stabile nella produzione industriale leggera. La sua struttura SCARA ottimizzata consente movimenti ripetitivi fluidi, posizionamento accurato e funzionamento silenzioso, rendendolo particolarmente adatto per l'assemblaggio di prodotti 3C, la movimentazione dei materiali, la saldatura, l'erogazione e altre attività di automazione a ciclo elevato.





Vantaggi del Robot CRP Scara per l'Assemblaggio in Produzione



Progettato per prestazioni stabili ed efficienti in ambienti di produzione automatizzati.

Movimento ad alta velocità con trasmissione stabile

La struttura meccanica ottimizzata offre alta velocità e precisione di trasmissione mantenendo un funzionamento silenzioso. Supporta movimenti rapidi e controllati durante cicli ripetitivi di assemblaggio e movimentazione per prestazioni di produzione stabili.

Configurazione flessibile del carico utile e della portata

Disponibile con bracci di lunghezza 600 mm, 700 mm e 800 mm, il robot SCARA si adatta a diversi layout di postazione di lavoro e range operativi. Con un carico utile nominale di 5 kg e un carico utile massimo di 10 kg, può ospitare vari pezzi e utensili all'estremità del braccio.

Posizionamento preciso per assemblaggi ripetitivi

Il robot fornisce una ripetibilità di ±0,025 mm per J1–J2, ±0,01 mm per J3 e ±0,01 gradi per J4. Ciò supporta operazioni di prelievo e posizionamento coerenti, posizionamento dei componenti, erogazione e altre operazioni di assemblaggio ripetitive.

Prestazioni affidabili di movimento e controllo

Il quadro elettrico G12 con architettura ARM fornisce un controllo reattivo e un funzionamento stabile del sistema. Un cavo flessibile specifico per robot supporta movimenti frequenti e produzione continua, contribuendo al contempo a ridurre i requisiti di manutenzione legati ai cavi.

Interfacce flessibili per l'integrazione della linea di produzione

Un'interfaccia I/O di sicurezza dedicata, un'espansione di tre porte di rete, un dispositivo di programmazione sostituibile a caldo e un software host basato su PC supportano l'integrazione flessibile del sistema. La compensazione della gravità, l'adattamento del carico e le funzioni ST supportano ulteriormente il movimento controllato e le prestazioni efficienti del ciclo.

Adattabile a diverse attività di automazione

Il robot SCARA supporta l'assemblaggio 3C, lo smistamento e il carico, la movimentazione dei materiali, la pallettizzazione, l'erogazione, la tampografia e altre attività di automazione industriale leggera. La sua configurazione flessibile consente l'adattamento a diversi flussi di lavoro di produzione e requisiti di postazioni di lavoro.




TecnicoParametri



Modello

CRP-RS06-10Z40H

Braccio da

Giunti orizzontali a 4 assi

Modalità di installazione

Installazione su controsoffitto

Peso corporeo del robot

36kg

Distanza massima raggiungibile

600mm

Battito del tempo di ciclo standard

0.48s

Carico: carico nominale

5kg

Carico: carico massimo

10kg

Precisione di posizionamento ripetuto - J1 - 2

±0,025 mm

Precisione di posizionamento ripetuto - J3

±0,01 mm

Precisione di posizionamento ripetuto - J4

±0,01 gradi

Corsa massima - J1

±142 gradi

Corsa massima - J2

±160 gradi

Corsa massima - J3

300/400 mm

Corsa massima - J4

±360 gradi

Velocità massima - J1 - 2

9000mm/s

Velocità massima - J3

1100mm/s

Velocità massima - J4

2600 gradi/s

La terza depressione articolare

220N

Momento di inerzia consentito del 4° asse

Carico nominale

0,02 kg.m²

Carico massimo

0,25 kg.m²

Potenza del motore

J1

0.75KW

J2

0.5KW

J3

0.2KW

J4

0.2KW

Interfaccia utente

Circuiti

15Pin

Elettricità

Φ6mm*2,/ φ8mm*2, tensione di tenuta: 0,59MPa

Ambiente di installazione

Temperatura ambiente

Tipo standard:0 - 40 grado

Altri

L'installazione del robot deve essere lontana da liquidi o gas infiammabili o corrosivi e da fonti elettriche di interferenza

Ripristino del punto iniziale

Non è necessario reimpostare il punto di partenza

Configurazione dell'armadio elettrico

G12

Caratteristiche vantaggiose

Struttura compatta, velocità di marcia elevata, elevata precisione di posizionamento ripetuto, forte versatilità e facilità d'uso

Applicazione

Movimentazione, smistamento, carico e scarico, saldatura di stagno, erogazione, tampografia e altri scenari applicativi





Diagramma



Diagramma dell'interfaccia di installazione



1



Modello

CRP-RS06-10Z40H

A=

225mm



Diagramma della gamma di movimento



2



Nome/Modello

CRP-RS06-10Z40H

B Massima libertà di movimento sicura

670mm

C Gamma effettiva di movimento

600mm

D Raggio di movimento della parte superiore del braccio

225mm

E Dimensione massima della matrice quadrata

450mm

F Matrice rettangolare di grandi dimensioni

250mm

G Distanza di sicurezza dalla base

300mm





Personalizza il robot CRP Scara per l'assemblaggio di produzione per i tuoi progetti



Possiamo adattare le configurazioni chiave per adattarle meglio alle condizioni di installazione, ai requisiti di controllo e alle specifiche del progetto.



Lunghezza del cavo di interconnessione

Il cavo di interconnessione esterno standard è di 5 m, sono disponibili opzioni da 8 m, 10 m e 15 m. È inoltre possibile fornire lunghezze di cavo personalizzate per diversi layout di apparecchiature.

Potenza del trasformatore

Il trasformatore integrato è disponibile nelle configurazioni da 3000 W, 5000 W e 8000 W. Altre specifiche del trasformatore possono essere fornite su richiesta.

Ciondolo Insegna

Scegli tra le pulsantiere di programmazione Modello E e Modello C in base al funzionamento del robot e alla configurazione di programmazione che preferisci.

Insegnare la lunghezza del cavo del pendente

I cavi pendenti Teach sono disponibili nelle lunghezze 6 m, 8 m, 10 m, 12 m e 15 m. Altre lunghezze di cavo possono essere personalizzate in base ai requisiti di installazione.

Interfaccia di sistema

Il sistema può essere fornito con un'interfaccia inglese utilizzando le etichette sullo schermo CRP. Sono disponibili anche etichette di interfaccia in inglese alternative per progetti con requisiti di interfaccia specifici.

Colore del robot

Le opzioni di colore standard includono blu, grigio telecomunicazioni, rosso, giallo ASD, giallo FLK, bianco segnale, carta erba e grigio chiaro. E' possibile personalizzare anche altri colori, con tempi di consegna di 45 giorni.



Costruisci il tuo robot personalizzato





CRPProcesso di Personalizzazione Robot Scara per Assemblaggio di Produzione



CRP gestisce ogni progetto di robot personalizzato attraverso un processo strutturato, dalla valutazione e progettazione iniziale alla produzione e al collaudo finale.

Ogni progetto di robot personalizzato viene sviluppato in base alle specifiche esigenze applicative e di configurazione del cliente.

  • Valutazione interna- Esamina il pezzo, la movimentazione, il layout e i requisiti tecnici per definire le specifiche del progetto.
  • Progettazione concettuale- Sviluppa la configurazione del robot, gli strumenti, le interfacce e la disposizione di installazione per l'applicazione.
  • Preparazione della materia prima- Prepara i componenti meccanici, elettrici, pneumatici e altri componenti necessari per la produzione.
  • Produzione di massa- Produce e assembla il robot personalizzato secondo i requisiti di progettazione e produzione approvati.
  • Test delle prestazioni- Verifica il movimento del robot, la precisione di posizionamento, la movimentazione del carico e le funzioni personalizzate rispetto ai requisiti specificati.
  • Test automatizzati- Controlla le funzioni chiave del robot e le prestazioni operative attraverso procedure automatizzate standardizzate.
  • Completamento del campione- Completa l'ispezione finale e prepara il robot personalizzato e i relativi materiali per la consegna.
Mass Production
Produzione di massa





Gestione della Qualità dei Robot Industriali CRP



CRP applica il controllo di qualità durante l'ispezione dei materiali, la verifica della precisione, i test di produzione e la valutazione delle prestazioni finali per mantenere una qualità costante del robot prima della consegna.

  • Ispezione del materiale in entrata- Controlla la durezza, le dimensioni, la composizione dei materiali e l'aspetto dei materiali in entrata per verificare che i componenti principali soddisfino i requisiti di qualità CRP.
  • Ispezione a tre coordinate- Ispeziona i pezzi fusi del corpo del robot e le parti lavorate per verificarne la planarità, la verticalità, la concentricità, la spaziatura dei fori e l'apertura prima che entrino in produzione.
  • Tracciabilità della produzione digitale- Utilizza l'identificazione del codice QR dopo l'ispezione dimensionale per collegare i dati dei componenti al processo di produzione per una gestione della qualità tracciabile.
  • Controllo qualità dei componenti- Esegue l'ispezione completa dei componenti principali del robot e gestisce la qualità dei fornitori per identificare e tracciare potenziali problemi a livello di lotto.
  • Carica test di invecchiamento- Conduce test di invecchiamento a carico massimo di 24 ore per valutare la stabilità operativa del robot in condizioni di carico continuo prima della consegna.
  • Test delle prestazioni- Verifica la precisione del posizionamento, il rumore, i suoni anomali e la compatibilità del quadro elettrico come parte della valutazione finale delle prestazioni del robot.
  • Controllo di qualità finale- Esegue ispezioni complete prima della spedizione per verificare le prestazioni e la configurazione del robot in base ai requisiti dell'ordine del cliente.

Questi processi di gestione della qualità forniscono ispezioni e test tracciabili dai materiali in entrata fino alla consegna finale, supportando prestazioni costanti tra i prodotti robot industriali CRP.

CRP Industrial Robotics Testing Center
Centro Prove di Robotica Industriale CRP





Perché scegliere CRP come produttore di robot industriali?



CRP combina ricerca e sviluppo nel campo della robotica, produzione e competenze tecniche per supportare progetti di automazione industriale.



Esperienza nel settore di lunga data

CRP sviluppa sistemi di controllo robot dal 2007 e ha fondato la sua società di robotica nel 2012. La sua base di robot industriali di oltre 35.000 m² copre ricerca e sviluppo e produzione di robot industriali, controller, sistemi di azionamento e controllo e altri componenti principali.



Competenza tecnica comprovata

CRP detiene più di 400 diritti di proprietà intellettuale autorizzati, inclusi oltre 40 brevetti di invenzione. Le sue capacità tecniche coprono il controllo dei robot, i sistemi di azionamento, il rilevamento intelligente e lo sviluppo completo di robot industriali.



Produzione Controllata e Gestione della Qualità

CRP gestisce processi produttivi chiave per robot industriali e componenti fondamentali all'interno del proprio sistema produttivo. Questo approccio integrato supporta la coerenza nell'assemblaggio del robot, nell'integrazione dei componenti, nei test e nella consegna finale.



Esperienza globale consolidata

CRP ha servito più di 500 clienti in tutto il mondo, con i suoi robot esportati nel sud-est asiatico, India, Pakistan, Turchia, Europa e America Latina. I suoi robot industriali vengono utilizzati in applicazioni di movimentazione, saldatura, pallettizzazione, spruzzatura, lucidatura e rettifica.





Servizio di supporto completo da CRP per i tuoi progetti di robot



CRP fornisce supporto tecnico e di servizio dall'installazione e formazione dei robot fino alla manutenzione post-vendita a lungo termine.

Supporto tecnico in loco

CRP fornisce assistenza in loco quando è necessario supporto tecnico durante l'implementazione del robot.

Il supporto in loco include:

• Ispezione del robot in loco

• Guida all'installazione

• Supporto alla messa in servizio

• Risoluzione dei problemi tecnici

• Assistenza tecnica in loco



Servizi di formazione sui robot

CRP fornisce formazione in base all'applicazione robot e ai requisiti operativi del cliente.

La formazione include:

• Formazione sui prodotti robotici

• Formazione sul funzionamento dei robot

• Formazione sulla programmazione

• Formazione sulla manutenzione

• Supporto alla formazione in loco



Servizio post-vendita a lungo termine

CRP fornisce supporto continuo dopo che il robot è stato consegnato e messo in funzione.

Il supporto post-vendita comprende:

• Garanzia del robot di 2 anni

• Assistenza per le riparazioni fino a 5 anni dopo l'interruzione del prodotto

• Supporto sostitutivo fino a 10 anni

• Disponibilità di pezzi di ricambio



Discuti il ​​tuo progetto





Domande frequenti



D: Qual è il carico massimo del Robot Scara per l'Assemblaggio di Produzione?

R: Questo robot Scara ha un carico massimo di 10 kg e un carico nominale di 5 kg. Può essere configurato con una scelta di lunghezze del braccio (600/700/800 mm) in base alle effettive esigenze.

D: Quali sono le caratteristiche del quadro di controllo di questo robot?

R: È dotato di un quadro di controllo G12 e utilizza un'architettura ARM, che offre forte stabilità e prestazioni eccellenti. Supporta funzionalità avanzate come la compensazione della gravità e l'adattamento del carico, garantendo un funzionamento ad alta precisione.

D: Supporta l'espansione dei dispositivi esterni?

R: Sì, il robot fornisce un'interfaccia I/O di sicurezza dedicata, supporta l'espansione di tre porte di rete e pendenti di apprendimento sostituibili a caldo, consentendo un adattamento flessibile a dispositivi esterni e software basato su PC.

D: Per quali settori è principalmente adatto il Robot Scara?

R: Viene utilizzato principalmente nell'industria elettronica 3C, nell'assemblaggio di linee di produzione, nella movimentazione, nella pallettizzazione, nella saldatura, nell'erogazione, nella tampografia e in altri scenari di automazione industriale leggera.

D: Quali sono i vantaggi del design del cavo del robot?

R: Utilizza un cavo flessibile specifico per robot con una lunga durata ed elevata resistenza, che lo rende adatto ad ambienti operativi ad alta frequenza e riduce i costi di manutenzione.

D: Supporta la regolazione dinamica del carico?

R: Supporta l'adattamento del carico e la compensazione della gravità, mantenendo la precisione operativa e la stabilità in condizioni di carico variabili.
