Introduzione al prodotto

CRP-G4S è un armadio di controllo elettrico della serie Welding Pro progettato specificamente per sistemi robotizzati di saldatura. Essendo un armadio compatto per applicazioni di robot di saldatura, integra l'alimentatore di saldatura e l'armadio elettrico in un'unica unità, con un design salvaspazio-e un ingombro ridotto. Supporta l'alimentazione in ingresso monofase da 220 V-per una rapida integrazione nelle linee di produzione, mentre un-UPS (gruppo di continuità) integrato garantisce il ripristino del sistema dopo un'interruzione di corrente. Il design indipendente del condotto dell'aria previene efficacemente l'intrusione di polvere, garantendo un funzionamento stabile a lungo termine. Ciò lo rende ideale per applicazioni industriali che richiedono efficienza di spazio e stabilità, come la saldatura di componenti automobilistici e la fabbricazione di strutture in acciaio.

Caratteristiche del prodotto

● Progettazione integrata
L'alimentatore di saldatura e il quadro elettrico di controllo sono altamente integrati in un design compatto, riducendo significativamente l'ingombro dell'attrezzatura e ottimizzando il layout della linea di produzione.

● Comodo accesso all'alimentazione
Il supporto dell'alimentazione in ingresso mono-fase da 220 V è compatibile con la maggior parte degli ambienti di alimentazione industriale, semplificando il processo di connessione e riducendo la complessità dell'installazione.

● Continuità in caso di interruzione dell'alimentazione
Un-UPS integrato mantiene il funzionamento del sistema per un breve periodo durante un'interruzione di corrente e riprende automaticamente la saldatura al ripristino della corrente, riducendo al minimo le interruzioni e le perdite di produzione.

● Dissipazione del calore efficiente a prova di polvere-
Il design indipendente del condotto dell'aria isola la polvere e le fonti di calore, garantendo un interno pulito del quadro elettrico, migliorando l'efficienza di dissipazione del calore e migliorando la stabilità delle apparecchiature a lungo-termine.

Caratteristiche della funzione

Armadio elettrico serie Welding Pro.
Il design integrato dell'armadio elettrico e della saldatrice presenta una struttura compatta e un ingombro ridotto.
Alimentatore in ingresso monofase - da 220 V, comodo per un rapido accesso.
- integrato nell'UPS, supporta la rigenerazione dell'energia dopo un'interruzione.
Condotto dell'aria indipendente, impedisce l'ingresso di polvere, garantisce stabilità a lungo - termine.

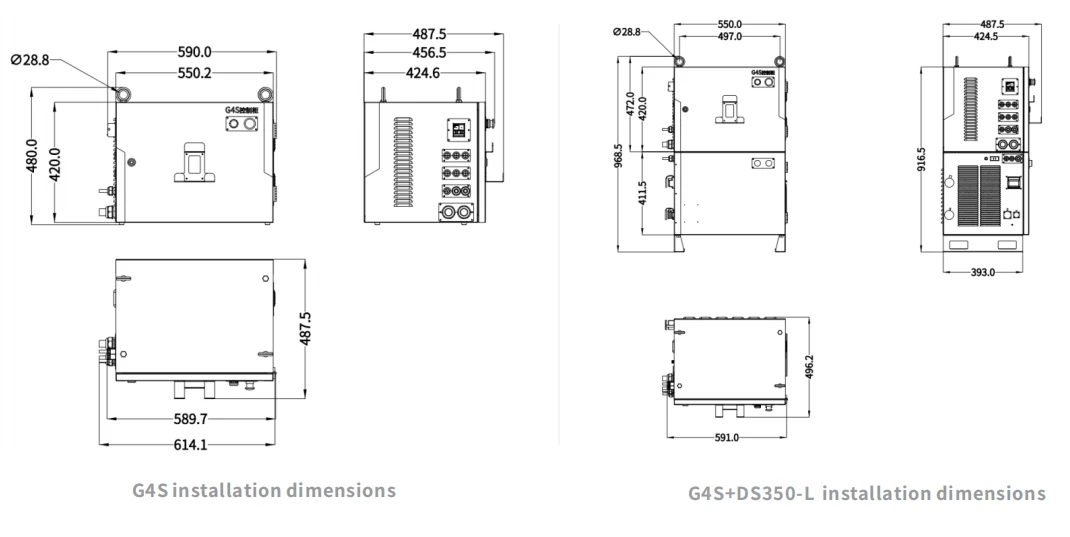

Disegno dimensionale del mobile

Indice tecnico del gabinetto G4S

Modello	CRP - G4S - CD60 - CRX8
Dimostratore	Pendente didattico, pulsante di arresto di emergenza, interruttore di selezione della modalità, interruttore di sicurezza, tastiera + touch screen Dispositivo didattico di tipo C - Touch screen LCD TFT da 8 - pollici -
Dimensioni e peso	156 (larghezza) X310 (altezza) X50 (spessore) mm, 0,88 kg 550 (larghezza) x420 (altezza) x425 (profondità) mm, circa 43,5 kg
Struttura protettiva	IP54
Metodo di raffreddamento -	Raffreddamento forzato
Parametro ambientale	Temperatura di conservazione: - 10 - 65 gradi Temperatura di lavoro: 0 - 45 gradi Umidità relativa: 20% - 80% RH (senza condensa)) Altitudine: inferiore o uguale a 2000 m Corrosione: nessun gas corrosivo, liquido Luogo di utilizzo: interno, ventilato, non - ermetico
Tensione di alimentazione	AC220V monofase ±10%, 50/60Hz
Legare il cavo	Lo standard della linea elettrica è di 3 m e lo standard della linea di interconnessione è di 5 m.
Approdo	Deve essere una messa a terra protettiva (PE)
Configurazione del sistema	Frequenza principale: frequenza principale 500 MHz, memoria: 256 MB DDR SDRAM, disco rigido: 2GSSD, UPS: 3S
Interfaccia hardware	Interfaccia I/O digitale, ingresso NPN a 23 - vie/uscita a 23 - vie, tensione di uscita 24 V, corrente di uscita a relè a 8 - vie 3 A, corrente a transistor a 16 - vie 200 mA. Uscita analogica a 4 - vie 0 - 10V, isolamento opzionale a 2 - vie, precisione a 12 - bit Interfaccia segnale encoder canale 2 -, alimentazione encoder 5 V Ethernet da 100 megabit 1 canale Rs485 1 canale CAN2.0 Pannello della porta dell'armadio con porta 2 - USB 2.0 Un'interfaccia per workstation
Sicurezza dei robot	Arresto di emergenza sul pannello, arresto di emergenza esterno, anti - collisione, servo STO
Norma di prova EMC	CEI61000 - 6 - 2:2016
Protocollo	ModbusRTU, ModbusTCP
Modalità operativa	Insegnare, riprodurre, remoto Punto a punto, interpolazione in linea retta, interpolazione ad arco circolare
Sistema di istruzioni	Movimento, logica, mestiere, operazione
Sistema di coordinate	Coordinate del giunto, coordinate rettangolari, coordinate dell'utente, coordinate dello strumento e coordinate di base
Funzione software	Saldatura della fondazione
Altro	PLC - integrato, spegnimento e rigenerazione -, interfaccia encoder, software visivo (opzionale)
Numero di alberi di controllo	Asse 6 + 2 (6 assi standard, asse esterno opzionale)

Domande frequenti

D: Cosa significa esattamente il "design integrato" del CRP-G4S? Quali sono i suoi vantaggi?

R: Questo design integra il generatore di saldatura e il quadro elettrico di controllo in una singola unità. Il design compatto riduce il cablaggio esterno e l'ingombro, rendendolo ideale per linee di saldatura con spazio limitato e semplificando al tempo stesso l'installazione e la manutenzione.

D: L'alimentazione in ingresso monofase da 220 V- è adatta per gli ambienti industriali esteri?

R: Sì, mono-fase 220 V è uno standard di tensione industriale universale, compatibile con le reti elettriche nella maggior parte delle regioni, che facilita l'implementazione e l'integrazione rapide in tutto il mondo.

D: In che modo la funzione UPS-integrata gestisce le improvvise interruzioni di corrente?

R: In caso di improvvisa interruzione di corrente, l'UPS può fornire alimentazione temporanea al sistema, prevenendo la perdita di dati. Una volta ripristinata l'alimentazione, il robot può tornare automaticamente al punto di interruzione originale e riprendere le operazioni, riducendo al minimo le interruzioni della produzione.

D: In che modo il design del condotto dell'aria indipendente migliora la stabilità dell'apparecchiatura?

R: Isolando la polvere dai componenti che generano calore-, l'accumulo di polvere impedisce che influenzi la dissipazione del calore e la stabilità del circuito. Ciò lo rende particolarmente adatto per ambienti difficili, polverosi e ad alta-temperatura come quelli di saldatura, prolungando la durata delle apparecchiature.

D: CRP-G4S è adatto per robot collaborativi o robot di movimentazione?

R: Questo armadio elettrico è ottimizzato per i robot di saldatura, ma la sua struttura compatta e le prestazioni stabili possono essere adatte anche per alcuni robot collaborativi o scenari di movimentazione. La compatibilità va valutata in base alle specifiche esigenze.
